معرفی جامع تکنولوژی DEFOG در دوربین‌های مداربسته

مقدمه

یکی از چالش‌های بزرگ سیستم‌های نظارتی، حفظ کیفیت تصویر در شرایط آب و هوایی نامساعد مانند مه، گردوغبار، دود یا باران شدید است. در این شرایط، دید دوربین‌ها محدود و تشخیص سوژه‌ها بسیار دشوار می‌شود. تکنولوژی DEFOG یا «ضد مه» پاسخی نوآورانه به این مشکل است که با استفاده از الگوریتم‌های پردازش تصویر، وضوح و کنتراست تصویر را به طرز چشمگیری افزایش می‌دهد.

DEFOG به عنوان یک فناوری چندلایه، می‌تواند به صورت دیجیتال (نرم‌افزاری) یا اپتیکال (سخت‌افزاری) در سیستم‌های نظارتی پیاده‌سازی شود. هدف اصلی DEFOG، بازیابی جزئیات پنهان‌شده در اثر شرایط جوی نامناسب، بهبود قابلیت تشخیص، و افزایش reliability سیستم‌های امنیتی است. این فناوری به ویژه در محیط‌های باز، جاده‌ها، بنادر، فرودگاه‌ها و صنایع حساس کاربرد گسترده‌ای دارد.

در این مستند، به‌صورت گام‌به‌گام و با جزئیات فنی، به بررسی DEFOG و تمام جنبه‌های مرتبط با آن می‌پردازیم: از مبانی نظری تا معماری سیستم، نحوه پیاده‌سازی دیجیتال و اپتیکال، معیارهای ارزیابی، نکات طراحی، استانداردها و نمونه‌های صنعتی. هدف ما ارائه یک راهنمای جامع برای مهندسان، پژوهشگران و مدیران پروژه است تا بتوانند با آگاهی کامل تصمیم‌گیری کنند و پیاده‌سازی‌های کارآمدی ارائه دهند.

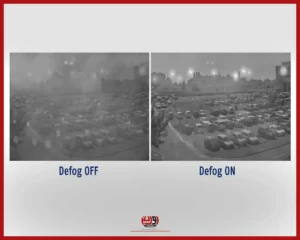

DEFOG چیست؟

DEFOG فناوری‌ای است که با اعمال فیلترها و الگوریتم‌های خاص بر روی تصاویر زنده یا ضبط‌شده، قادر است تأثیر مه، دود یا گردوغبار را کاهش دهد. این فناوری به‌صورت نرم‌افزاری (دیجیتال) یا سخت‌افزاری (اپتیکال) اجرا می‌شود. هدف اصلی DEFOG، ارتقاء وضوح و بازگرداندن جزئیات پنهان‌شده در اثر شرایط جوی است. این بازگردانی می‌تواند با بهبود کنتراست، کاهش هاله‌ها، و ترسیم خطوط و لبه‌های دقیق‌تر همراه باشد تا تشخیص اشیاء (راننده‌های خودرو، تابلوها، انسان‌ها، پلاک‌ها) سریع‌تر و دقیق‌تر انجام پذیرد.

کلید مفهومی DEFOG، ارائه نمایش دیجیتال مطلوب از داده‌های تصویری است که به دلیل تداخلات محیطی، هرزه‌نگری سعودی (scattering) یا پراکندگی نور کاهش یافته است. این امر با استفاده از مدل‌های فیزیکی-تصویری مه‌آلود، مدل‌های بازتابی سطحی، و همچنین ترکیب هوش مصنوعی و یادگیری ماشین برای استخراج اطلاعات پنهان‌شده حاصل می‌شود.

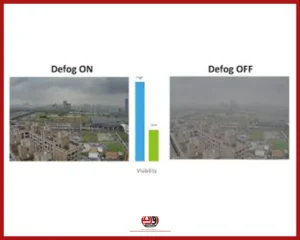

معرفی جامع تکنولوژی DEFOG دوربین مداربسته

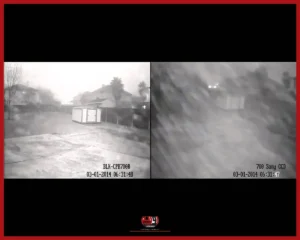

عملکرد فنی DEFOG

DEFOG با ترکیبی از روش‌های تحلیل تصویر، مدل‌های فیزیکی نور و پردازش سیگنال دیجیتال، به بازیابی و بهبود تصویر می‌پردازد. دو مسیر اصلی وجود دارد:

DEFOG دیجیتال: با استفاده از پردازنده داخلی دوربین و الگوریتم‌های کاهش مه، تصاویر دریافتی را از طریق فیلترهای دیجیتال، اصلاح سطح روشنایی، کنتراست، و حذف اثر مه معکوس بهبود می‌دهد. این نسخه به نرم‌افزار و قدرت پردازش وابسته است و برای دوربین‌های با قدرت محاسباتی متوسط تا بالا مناسب است.
DEFOG اپتیکال: از طریق فیلترها، لنزهای خاص یا ماژول‌های اپتیکال طراحی‌شده، اثر مه را قبل از رسیدن نور به سنسور کاهش می‌دهد. این نسخه به طراحی مکانیکی و هزینه بیشتری نیاز دارد اما نتیجه با کیفیت بالاتر در برخی محیط‌ها ارائه می‌دهد.
نکته کلیدی: هر دو نسخه ممکن است به‌صورت ترکیبی به کار روند تا به بهبود حداکثری وضوح و تفکیک اشیاء منجر شوند. در برخی سیستم‌ها، DEFOG دیجیتال به همراه WDR، EIS و کاهش نویز به‌صورت ترکیبی به کار گرفته می‌شود تا عکس نهایی با کمترین نویز و بیشترین وضوح ارائه شود.
وظایف پایه DEFOG:
- تحلیل هیستوگرام تصویر برای تعیین سطح مه و دامنه کنتراست.
- تنظیم پویا روشنایی و کنتراست برای بازیابی جزئیات پنهان‌شده.
- کاهش پدیده‌های ناپایداری مانند هاله‌های نور و خاموشی‌های ناخواسته.
- همگرایی با سایر تکنیک‌های پردازشی مانند کاهش نویز (DNR)، تثبیت تصویری (EIS)، و کاهش تاری حرکتی.
تفاوت با سایر فناوری‌ها:
- WDR (Wide Dynamic Range): تمرکز بر مدیریت کنتراست بالا در صحنه‌های با نوردهی متغیر.
- 3DNR: کاهش نویز دو بعدی و سه‌بعدی برای تصویر با کیفیت بالاتر در شرایط نور کم یا با سطح نویز بالا.
- EIS: تثبیت تصویر در برابر لرزش و حرکت دوربین.
- DEFOG به‌طور خاص برای مقابله با مه، دود و گردوغبار طراحی شده و می‌تواند اثر مشترک با این فناوری‌ها را داشته باشد تا به بهبود ویژه در شرایط جوی نامساعد منجر شود.

مزایای استفاده از DEFOG

بهبود امنیت در شرایط جوی بد: با فراهم‌آوردن تصویر واضح‌تر از افراد، اشیاء و رویدادها در مه یا باران شدید، تشخیص دقیق‌تری ارائه می‌دهد.
قابلیت تشخیص بهتر پلاک خودروها در جاده‌های مه‌آلود: وضوح و کنتراست مناسب می‌تواند از دست رفتن جزئیات مهم مانند شماره پلاک جلوگیری کند.
افزایش کارایی سیستم‌های نظارتی شهری و صنعتی: در پایش‌های امنیتی یا اجرایی، تصاویر باکیفیت‌تر موجب افزایش کارایی تحلیل‌های خودکار و human-in-the-loop می‌شود.
کاهش نیاز به تغییرات موجو یا تجهیزات اضافی: با بهبود کیفیت تصاویر به‌صورت نرم‌افزاری یا ترکیبی از سخت‌افزار و نرم‌افزار، نیاز به تعویض یا افزودن تجهیزات پرهزینه کاهش می‌یابد.
امکان استفاده در شرایط متنوع اقلیمی و جغرافیایی: DEFOG می‌تواند به‌طور پویا با محیط تنظیم شود تا بازگشت جزئیات با تغییرات مداوم در شرایط آب و هوایی فراهم گردد.

نکته مهم: با وجود مزایا، DEFOG نمی‌تواند به‌طور کامل همه محدودیت‌های ناشی از نور صفر یا مه شدید را از بین ببرد. در برخی شرایط، کاهش نویز و جزئیات به دلیل محدودیت‌های فیزیکی محیطی همچنان چالش‌آور است. بنابِراین، DEFOG باید به‌عنوان بخشی از یک معماری جامع امنیتی-تصویری در نظر گرفته شود.
معرفی جامع تکنولوژی DEFOG دوربین مداربسته

محدودیت‌ها

کاهش کیفیت در نور بسیار کم: در شب‌های تاریک یا محیط‌های_without نور، حتی DEFOG نیز نمی‌تواند به طور کامل وضوح تصویر را بازگرداند.
تأخیر پردازش در نسخه دیجیتال: فیلترها و الگوریتم‌های دیجیتال ممکن است باعث تاخیر در فریم‌ها شود که برای برخی کاربردهای حساس به زمان مانند کنترل ترافیک با سرعت بالا یا تشخیص آنی خطر می‌تواند مسئله‌ساز باشد.
عملکرد محدود در شب‌های بدون نور کمکی: بدون وجود نور کمکی مانند IR یا illumination، DEFOG تنها با نور بازتابی از صحنه کار می‌کند و ممکن است به بازگردانی مطلوب نرسد.
هزینه‌های اضافی در DEFOG اپتیکال: پیاده‌سازی سیستم‌های اپتیکال ضد مه نیازمند طراحی تخصصی، لنزهای خاص، و در برخی موارد نگهداری بیشتر است.
وابستگی به کیفیت سنسور و پردازنده: نتایج نهایی به کیفیت سنسور، پهنای باند و توان پردازشی دستگاها وابسته است. در کاربری‌های با بودجه محدود، باید 귄ی‌تری در انتخاب گزینه‌های DEFOG انجام شود.
پیشنهاد: برای کاهش محدودیت‌ها، ترکیب DEFOG با سایر فناوری‌ها (WDR، DNR، EIS، HDR) و استفاده از نورپردازی کمکی در محیط‌های بسیار تاریک می‌تواند به نتیجه مطلوب برسد.

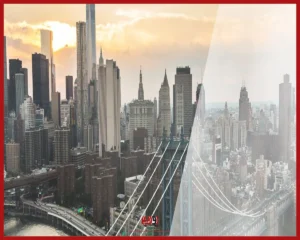

کاربردهای رایج

کنترل ترافیک و پایش جاده‌ها: در مه‌آلودگی و بارش شدید برای تشخیص وسایل نقلیه، پلاک‌ها و اشخاص.
بنادر، فرودگاه‌ها و کارخانجات: در فضاهای باز با دود یا گردوغبار که تشخیص دقیق خطرات یا افراد مهم است.
تأسیسات حساس مانند نیروگاه‌ها: برای پایش امنیتی و نگهداری در محیط‌های صنعتی با خطرات مه‌آلود یا گردوغبار بالا.
پایش‌های شهری: در مناطقی با آلودگی هوا یا مه صبحگاهی برای بهبود دسترسی به تصاویر با کیفیت از ایستگاه‌های نظارتی.
محیط‌های خارجی با بارش: برای جلوگیری از از دست رفتن جزئیات حیاتی در باران یا مه شدید.

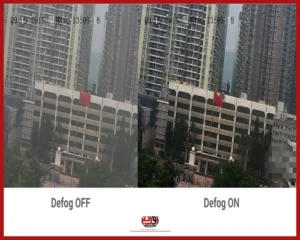

معرفی جامع تکنولوژی DEFOG دوربین مداربسته

تفاوت DEFOG با سایر فناوری‌ها

WDR: تنظیم نوردهی در صحنه‌های با کنتراست بالا و گاهی ترکیب با DEFOG به ایجاد تعادل نور در مه می‌تواند مفید باشد.
3DNR: کاهش نویز سه‌بعدی و بهبود جزئیات در صحنه‌های با نویز بالا؛ DEFOG می‌تواند با کاهش مه به بهبود تفکیک لبه‌ها کمک کند.
EIS: تثبیت تصویر در برابر لرزش، که در ترکیب با DEFOG می‌تواند تصاویر پایدارتری در شرایط محیطی ارائه دهد.
DEFOG در محیط‌های مه‌آلود برتری دارد زیرا هدف اصلی آن کاهش تداخل مه و بازگردانی جزئیات است که بهبود تشخیص را در چنین محیط‌هایی فراهم می‌کند.
نکته: در برخی سیستم‌ها، ترکیب چند فناوری با یکدیگر، به ویژه DEFOG و EIS، می‌تواند به نتیجه بسیار مطلوب منجر شود.

برندها و مدل‌های دارای DEFOG

داهوا (Dahua): سری‌های HDCVI و IP پیشرفته دارای قابلیت‌های ضد مه با ترکیب دیجیتال و اپتیکال در برخی مدل‌ها.
هایک ویژن (Hikvision): مدل‌های دارای Anti-Fog یا عملکرد DEFOG در سری‌های مختلف، با تمرکز بر بهبود دید در مه.
سونی (Sony): برخی سنسورهای خاص و مجموعه‌های امنیتی دارای قابلیت‌های کاهش مه یا بهبود دید در شرایط جوی نامساعد.
ویژنویت (VIVOTEK)، تمپست (Axis) و سایر برندها: برخی مدل‌ها دارای گزینه‌های DEFOG یا المان‌های مشابه برای بهبود دید در مه.
نکته مهم: برندها معمولاً با نام‌های مختلفی مانند Anti-Fog، Fog Reduction، یا DEFOG معرفی می‌کنند. بررسی دقیق مشخصات فنی هر مدل برای روشن شدن قابلیت‌ها ضروری است.
نکته فنی: در برخی از مدل‌ها، DEFOG به‌عنوان یک ماژول افزوده (plug-in یا پکیج نرم‌افزاری) ارائه می‌شود و در صورت خرید با برخی پیکربندی‌ها قابل دسترس است.
معرفی جامع تکنولوژی DEFOG دوربین مداربسته

نکات انتخاب دوربین با DEFOG

رزولوشن و کیفیت سنسور: برای تشخیص دقیق، رزولوشن بالا و سنسور با کیفیت مناسب مهم است. در محیط‌های مه‌آلود، کیفیت پیکسل و اندازه سنسور از اهمیت ویژه‌ای برخوردار است تا جزئیات کلیدی مانند پلاک‌ها یا چهره‌ها بهتر نمایان شوند.
توان پردازشی چیپست: برای DEFOG دیجیتال، قدرت پردازش داخلی دوربین تعیین‌کننده است. همچنین برای پردازش هم‌زمان با WDR، DNR و EIS مقدار بیشتری توان لازم است.
مطابقت با شرایط اقلیم محل نصب: در مناطقی با رطوبت بالا یا مه‌های بومی، انتخاب سخت‌افزار اپتیکال یا ترکیبی از هر دو به بهبود قابلیت‌ها کمک می‌کند.
هزینه: DEFOG اپتیکال هزینه‌های بیشتری نسبت به دیجیتال دارد. با این حال، در محیط‌های با مه شدید می‌تواند بازگشت سرمایه بالاتری داشته باشد.
سازگاری با استانداردها و نرم‌افزارهای مدیریت امنیت: بررسی سازگاری با سیستم‌های VMS (Video Management System) و پروتکل‌های امنیتی جهت مدیریت و تحلیل داده‌ها، از اهمیت بالایی برخوردار است.
نورپردازی و کمک نور: استفاده از نورپردازی کمکی (IR یا LED محیطی) برای بهبود کارایی DEFOG در شب یا نور کم توصیه می‌شود.
نگهداری و پشتیبانی: توجه به تعمیرات و پشتیبانی برندها برای بروزرسانی‌های نرم‌افزاری و سخت‌افزاری جهت حفظ کارایی DEFOG لازم است.
پیشنهاد جایگذاری: در پروژه‌های حیاتی، ترکیب DEFOG با سایر فناوری‌ها مانند WDR، 3DNR و EIS و همچنین گزینه‌های نورپردازی می‌تواند به بهبود عملکرد کلی منجر شود.

معماری کلی DEFOG در دوربین‌های مداربسته

ورودی: نور از صحنه به سمت سنسور با عبور از لنز و فیلترهای ضد مه.
مسیر اپتیکال (در صورت وجود DEFOG اپتیکال): فیلترها، لنزهای ضد مه و ماژول‌های سخت‌افزاری که نور را قبل از رسیدن به سنسور تصفیه می‌کنند.
مسیر دیجیتال: پردازنده تصویر داخلی دوربین، اجرای الگوریتم‌های DEFOG دیجیتال، از جمله:
- تحلیل هیستوگرام برای تخمین سطح مه و توزیع روشنایی.
- بازگردانی جزئیات با تنظیم روشنایی و کنتراست.
- فیلترهای کاهش نویز و هم‌زمان با سایر فناوری‌ها مانند WDR و HDR.
- بهبود لبه و تفکیک اشیاء در تصویر.
مکمل‌ها:
- EIS برای پایداری تصویر در حرکت.
- DNR برای کاهش نویز در شرایط کم‌نور.
- HDR یا WDR برای مدیریت کنتراست بالا در صحنه‌های ترکیبی.
خروجی: تصویر با کیفیت‌تر، با کنتراست بهبود یافته و جزئیات پنهان‌شده برای تشخیص دقیق‌تر و تحلیل‌های خودکار.
نقش هوش مصنوعی: در نسل‌های جدید، مدل‌های یادگیری عمیق به بهبود تفکیک لبه‌ها، بازگردانی بافت‌ها، و تشخیص اشیاء کمک می‌کنند. این مدل‌ها می‌توانند در فریم‌های ویدئویی با مه، دود یا گردوغبار برای جداسازی اشیاء از پس‌زمینه استفاده شوند.
مدیریت منابع: به دلیل نیاز به پردازش بالا، معماری DEFOG باید با مدیریت مصرف انرژی، پهنای باند و حافظه هماهنگ باشد تا به نرخ فریم مطلوب و کیفیت مناسب دست یابد.

پیاده‌سازی و پیاده‌سازی عملی

نمونه‌های دیجیتال DEFOG:
- استفاده از ناهمگنی‌های هیستوگرام برای استخراج سطح مه و توزیع روشنایی.
- تنظیم پویا روشنایی، کنتراست و سطوح Slider-based یا تعیین‌شده توسط الگوریتم.
- استفاده از الگوریتم‌های بازیابی بافت و لبه، که می‌تواند با مدل‌های یادگیری ماشین تقویت شود.
نمونه‌های اپتیکال DEFOG:
- لنزهای ضد مه با پوشش‌های مخصوص برای جلوگیری از ایجاد هاله و پراکندگی نور.
- فیلترهای پراکندگی نور که مه را کاهش داده و نور را به سمت سنسور با وضوح بهتری هدایت می‌کند.
- سیستم‌های تهویه یا گرمایش لنز (lens heating) برای جلوگیری از رِزِش یا مه‌زدایی در روی لنز.
ترکیب دیجیتال-اپتیکال:
- طرح‌های دوگانه که در ابتدا با نسخه اپتیکال مه را کنترل می‌کنند و سپس نسخه دیجیتال نتایج را بهبود می‌بخشد.
- این ترکیب می‌تواند به بهترین نتیجه در شرایط مه شدید منجر شود اما نیازمند هماهنگی دقیق بین اجزاء است.
معیارهای ارزیابی:
- شاخص وضوح (Resolution) و تفکیک لبه‌ها.
- شاخص ساختار بافت (Texture preservation).
- شاخص تشخیص اشیا (Object detection accuracy) در قالب‌های تشخیص پلاک، تشخیص چهره، و تشخیص اشیاء.
- شاخص تاخیر زمانی (Latency) در نسخه دیجیتال.
- شاخص نویز (Noise) و نسبت سیگنال به نویز (SNR).
- پایداری در تغییرات روشنایی و سایه‌ها.
روش‌های ارزیابی:
- آزمایش‌های آزمایشگاهی با تصاویر مه‌آلود و دود.
- آزمایش‌های میدانی در شرایط واقعی با حضور نیروهای امنیتی یا تیم‌های فنی.
- ارزیابی‌های طولانی‌مدت برای ثبات کارکرد در طول زمان.
چالش‌های عملی:
- هم‌آهنگی واقعی بین عمکرد دیجیتال و اپتیکال در محیط‌های با تغییرات سریع.
- مدیریت مصرف انرژی و گرمایی در دوربین‌های مستقر در محیط‌های سرد یا گرم.
- حفظ امنیت داده و مقاومت در برابر حملات دیجیتال بر روی الگوریتم‌های DEFOG.

استانداردها و استانداردهای مربوطه

استانداردهای عمومی تصویر و ویدئو:
- ISO/IEC 29108 و ISO/IEC 30141 مربوط به ویدئو نظارتی و فناوری‌های مرتبط با پردازش تصویر.
- استانداردهای ارتباطی و پروتکل‌های مدیریت ویدئو (ONVIF، PSIA، و غیره) برای سازگاری با سیستم‌های VMS.
استانداردهای مرتبط با ایمنی و امنیت:
- استانداردهای ضد دستکاری و حفاظت از داده‌های تصویری در برابر تغییرات ناخواسته و تداخل.
- استانداردهای مدیریت پردازش داده‌ها و حفظ حریم خصوصی در تصاویر ضبط‌شده.
استانداردهای کیفیت و عملکرد:
- معیارها و روش‌های ارزیابی کیفیت تصویر در محیط‌های نظارتی.
- روش‌های ارزیابی تاخیر، نویز، و تفکیک لبه در تصاویر مه‌آلود.
استانداردهای منابع انرژی و گرمایش:
- استانداردهای مرتبط با مصرف انرژی برای تجهیزات امنیتی با قابلیت‌های DEFOG و گرمایش لنز.

نکات فنی برای تیم‌های طراحی

طراحی سیستم با در نظر گرفتن بار کاری:
- شناسایی بارهای پردازشی برای DEFOG دیجیتال و تعیین منابع ترمینال مناسب برای دوربین.
- برنامه‌ریزی برای همکاری با سایر واحدهای پردازشی مانند واحد‌های مرکزی در یک سازمان.
امنیت و حفظ حریم خصوصی:
- اعمال فیلترهای تشخیص برای حفظ حریم خصوصی در تصاویر ضبط‌شده.
- استفاده از روش‌های رمزنگاری و مدیریت دسترسی به داده‌های تصویری با کیفیت بالا.
مدیریت داده و ذخیره‌سازی:
- توجه به پهنای باند مصرفی در انتقال تصاویر با DEFOG و WDR.
- بهینه‌سازی فشرده‌سازی بدون از دست دادن جزئیات کلیدی که تحت DEFOG بازگردانده می‌شود.
پشتیبانی و بروزرسانی:
- پیاده‌سازی مکانیزم‌های به‌روزرسانی نرم‌افزار برای الگوریتم‌های DEFOG با حفظ سازگاری با نسخه‌های قبلی.
- بررسی قابلیت‌های تشخیصی برای نگهداری و عیب‌یابی سریع.

جمع‌بندی

فناوری DEFOG یکی از مهم‌ترین نوآوری‌ها برای بهبود عملکرد دوربین‌های مداربسته در شرایط نامساعد جوی است. با بهره‌برداری از قابلیت‌های دیجیتال و اپتیکال، این فناوری می‌تواند وضوح، کنتراست و جزئیات را بازگرداند و به‌طور قابل توجهی امنیت و کارایی سیستم‌های نظارتی را افزایش دهد. در محیط‌های پرچالش مانند مه‌های ضخیم، دود یا گردوغبار، DEFOG می‌تواند تشخیص و ردیابی را بهبود بخشد، به‌خصوص زمانی که با سایر فناوری‌های تصویری مانند WDR، DNR و EIS ترکیب شود.

اما همان‌گونه که اشاره شد، DEFOG نیز محدودیت‌هایی دارد و به‌تنهایی نمی‌تواند تمام مشکلات را حل کند. بهترین نتیجه از ترکیب هوشمندانه این فناوری با نورپردازی مناسب، پردازش ابری یا لبه‌ای، و طراحی سیستم جامع به دست می‌آید. برای موفقیت عملی، توجه به طراحی دقیق، انتخاب مناسب سخت‌افزار و نرم‌افزار، و رعایت استانداردهای امنیت و کیفیت ضروری است.
